에스투아이 피난구
국토교통부 인정 아파트 대피시설 7호, 에스투아이 피난구
제품개요
· 국토교통부 제7호 인정 아파트 대피공간 대체시설 - 대피공간 설치 면제
· 2~3㎡의 대피공간을 생활공간으로 확장해 사용가능 - 효율적인 평면개선 가능
· 입면이 다양한 건축물 적용을 위해 각기 다른 4개 타입 전부 국토부 인정 완료

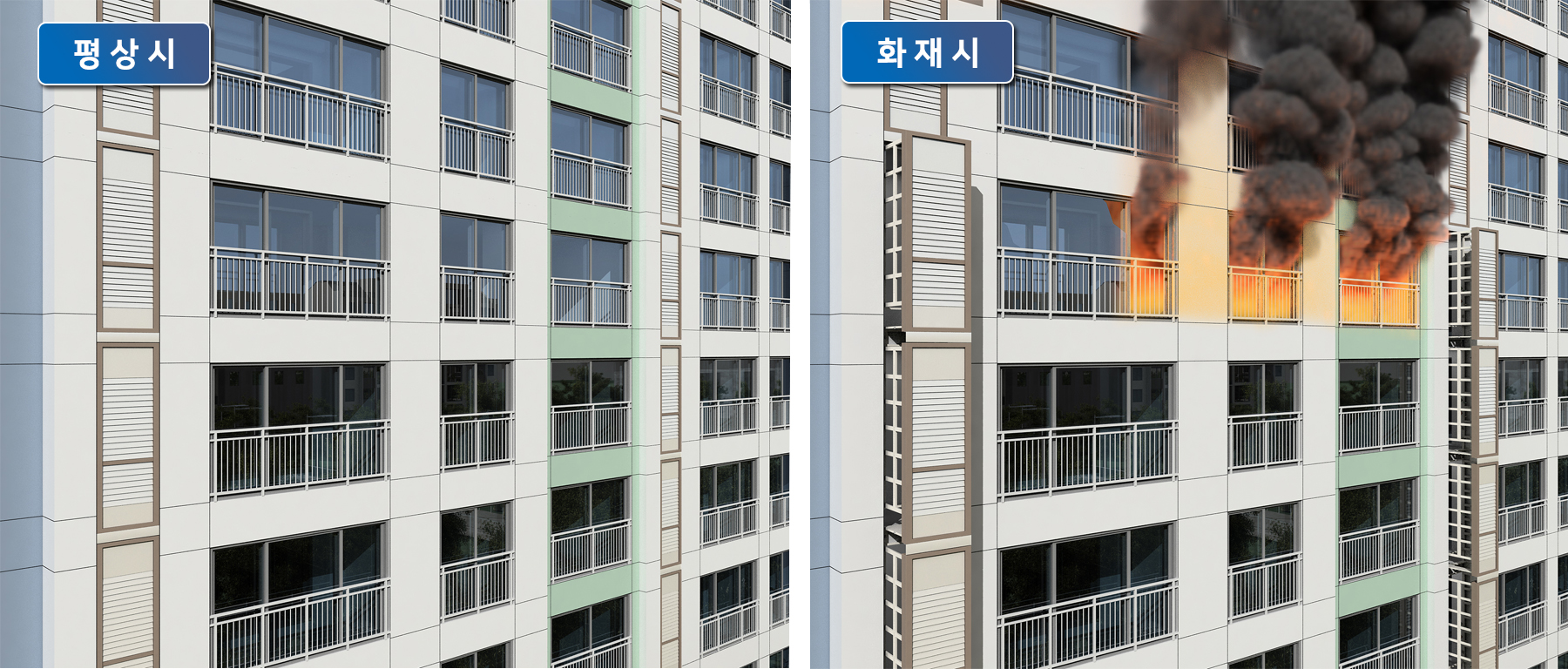

· 평상시 약 12cm 접혀진 상태 → 작동시 사각관의 형태의 피난사다리
· 건물 외부를 통한 대피경로 - 유독가스나 화염으로부터 자유로운 대피 가능
· 골조단계 앵커매립 후 총 4군데 고정하여 확실한 안정성
· 현장별 구조계산검토 후 시공진행 (구조/지진/풍압/지역특성 계산)
· 필로티구조, 주상복합, 오피스텔, 옥상정원 등 각 프로젝트에 맞는 유동적 특화설계
제품특징
- 1. 다수의 인원이 동시에 연속적으로 대피가능
- 2. 층수제한 없이 초고층에서도 사용 가능
- 3. 무동력&무전원 시스템으로 장기간 유지관리 수월
- 4. 기본형, 루버형, L자형 등 다양한 타입으로 각 건물에 맞는 유동적인 적용
- 5. 발코니 창호 외측 시공(기본형)으로 재건축, 재개발, 기존건물 등 간단한 시공 가능
- 6. 실외기실 루버창에 대체설치되어(루버형) 건물입면과 완벽한 조화
- 7. 외부시야를 전혀 가리지 않아(L자형) 평상시 입주민 불편 최소화
- 8. 일반 사다리를 내려가는 것과 동일한 대피방식으로, 노약자나 어린이도 스스로 신속하게 대피 가능
- 9. 대피공간/갑종방화문/내화벽체 구획/완강기 설치 모두 제외되어 실내공간 활용도 크게 상승
제품규격
A. 기본형
B. 루버형
C. L자형

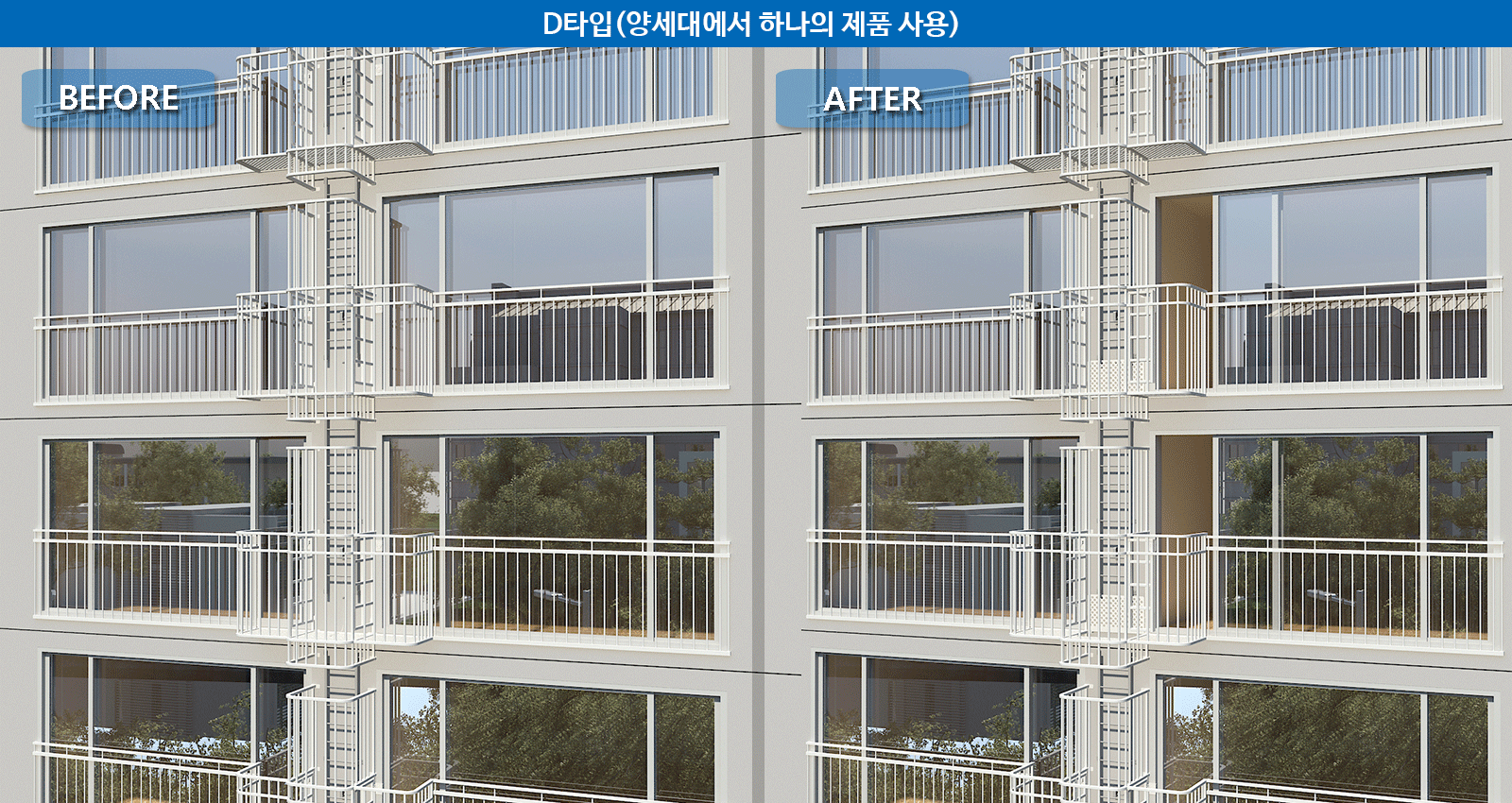

D. 양세대형
| 기본형 | 규 격 |
|---|---|
| 작동전 사이즈 | 900*125*2200~ |
| 작동후 사이즈 | 900*800*2200~ |
| 구 성 | 아연각관 / SUS |
| 후처리 | 분체도장(건물벽체와 동일한 컬러) |
| 루버형 | 규 격 |
|---|---|
| 작동전 사이즈 | 900*200*2200~ |
| 작동후 사이즈 | 900*800*2200~ |
| 구 성 | 시판 루버창 제품 / 아연각관 / SUS |
| 후처리 | 분체도장 |
| L자형 | 규 격 |
|---|---|
| 피난사다리 | 900*125*2200~ |
| 탈출박스 | 680*125*1200 |
| 구 성 | 아연각관 / SUS |
| 후처리 | 분체도장(건물벽체와 동일한 컬러) |
* 층고높이 등 현장특성에 따라 규격이 변동됩니다.
사용방법

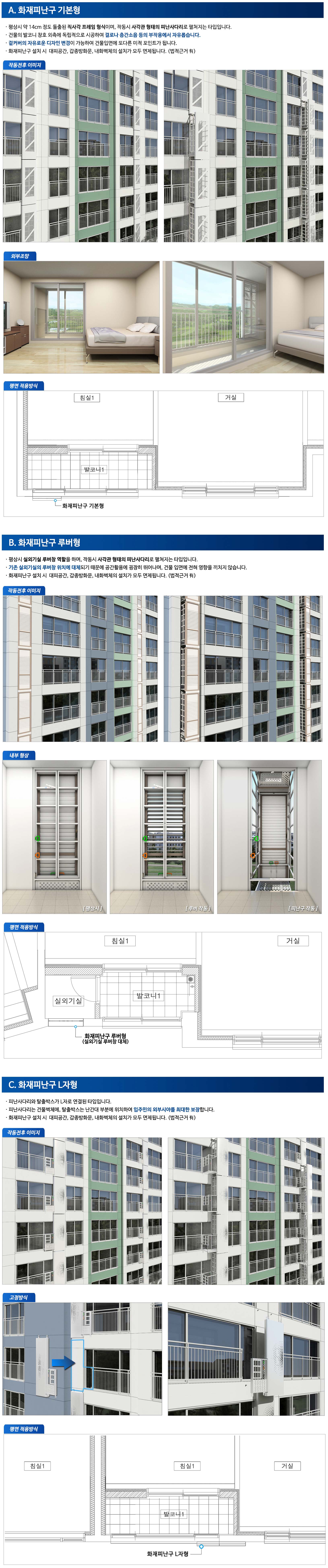

타입소개
- - 평상시 약 12cm 정도 돌출된 직사각 프레임 형식 → 작동시 사각관 형태의 피난사다리
- - 건물의 발코니 창호 외측에 설치되어 결로나 층간소음 등 부작용이 전혀 없음
- - 겉커버의 디자인이 가능하여 건물입면에 또다른 미적 포인트 가능
- - 설치시 대피공간, 갑종방화문, 내화벽체, 완강기 설치 모두 면제

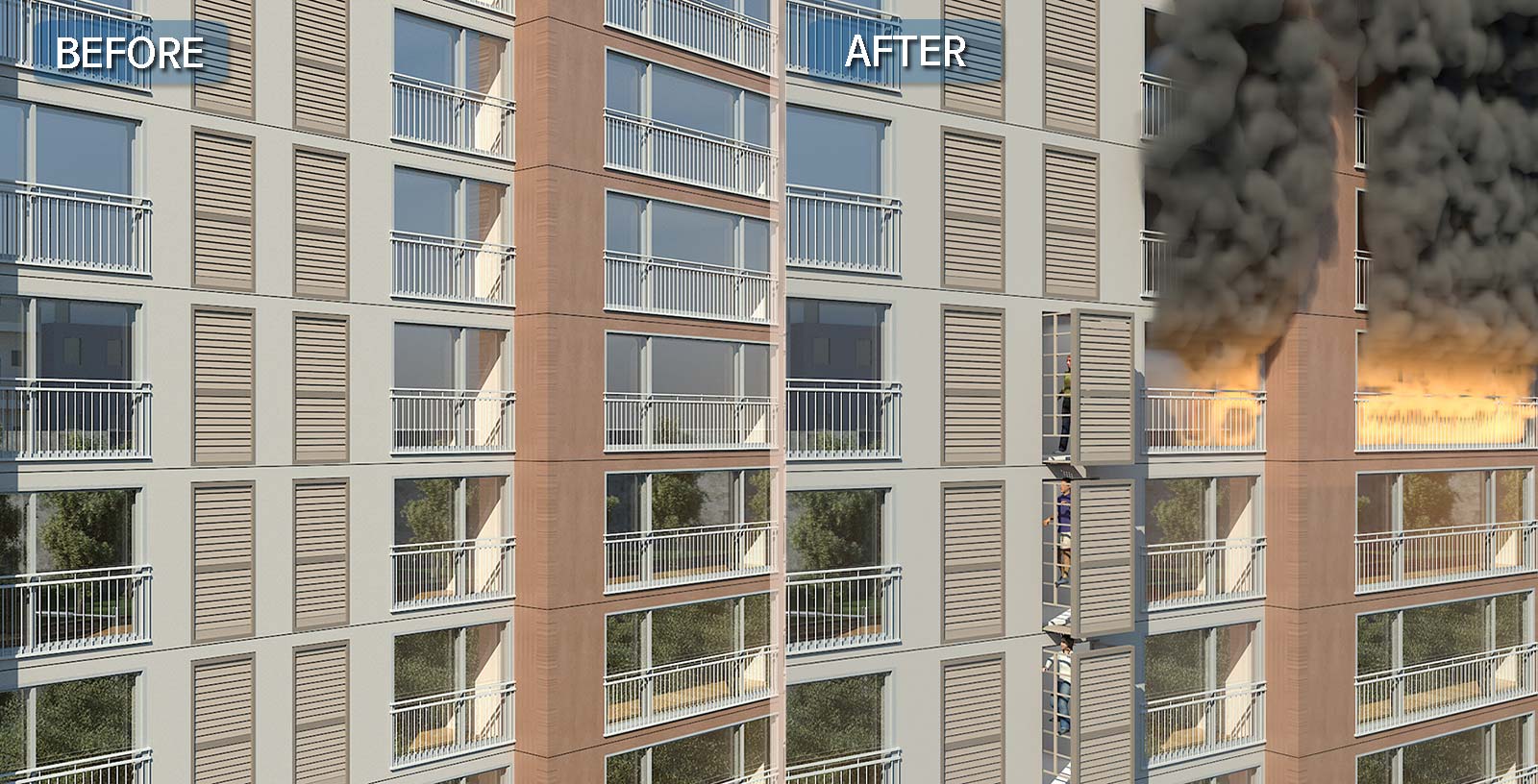

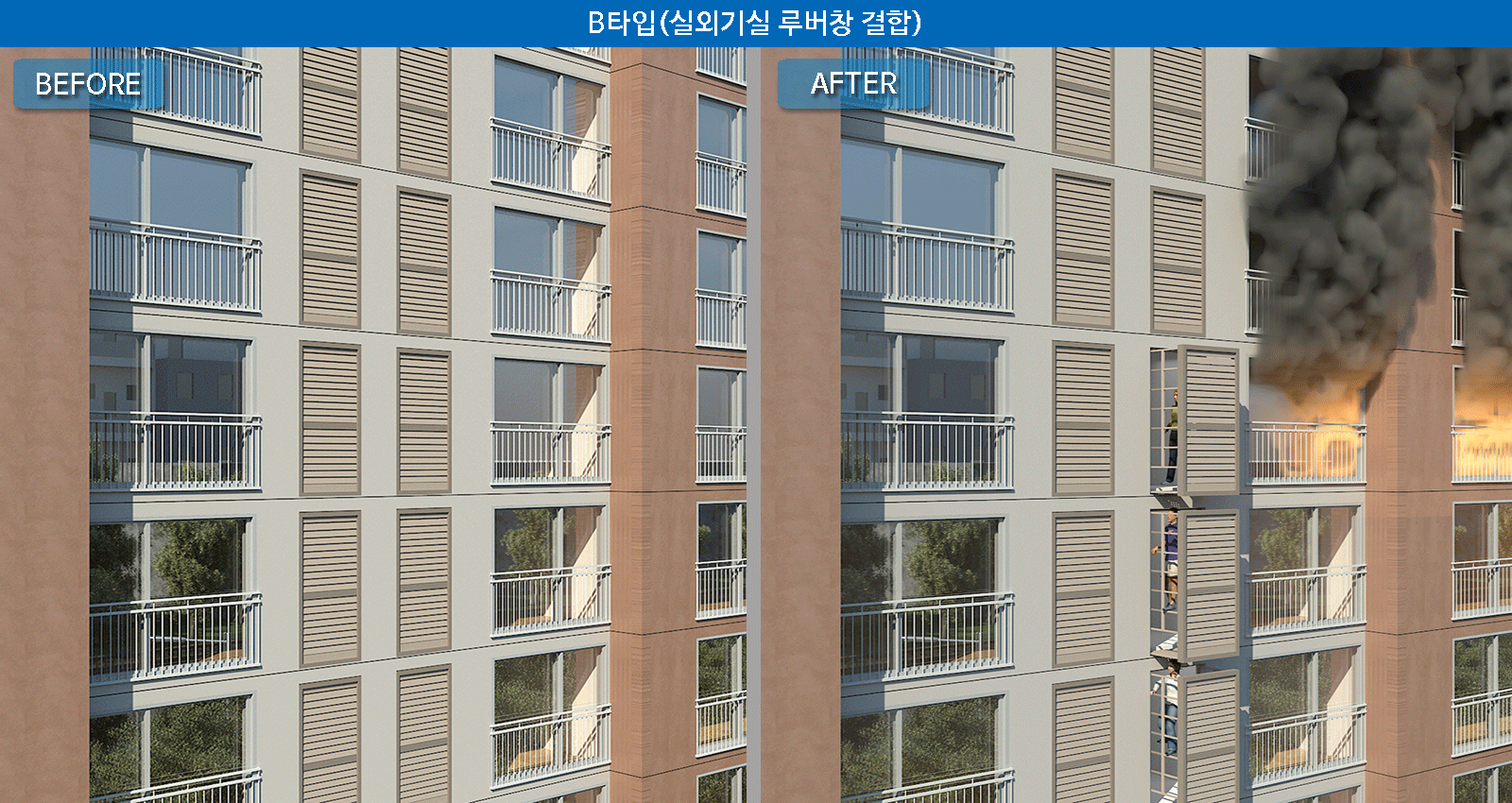

- - 평상시 실외기실 루버창 역할 → 작동시 사각관 형태의 피난사다리
- - 기존 실외기실 루버창 위치에 대체되어 공간활용에 굉장히 뛰어남
- - 돌출 없는 완전매립 형태로 시공하여 건축물 입면에 영향 없음
- - 대피시 실외기로 인한 경로방해 문제 등 소방심의 완벽대응 가능
- - 설치시 대피공간, 갑종방화문, 내화벽체, 완강기 설치 모두 면제

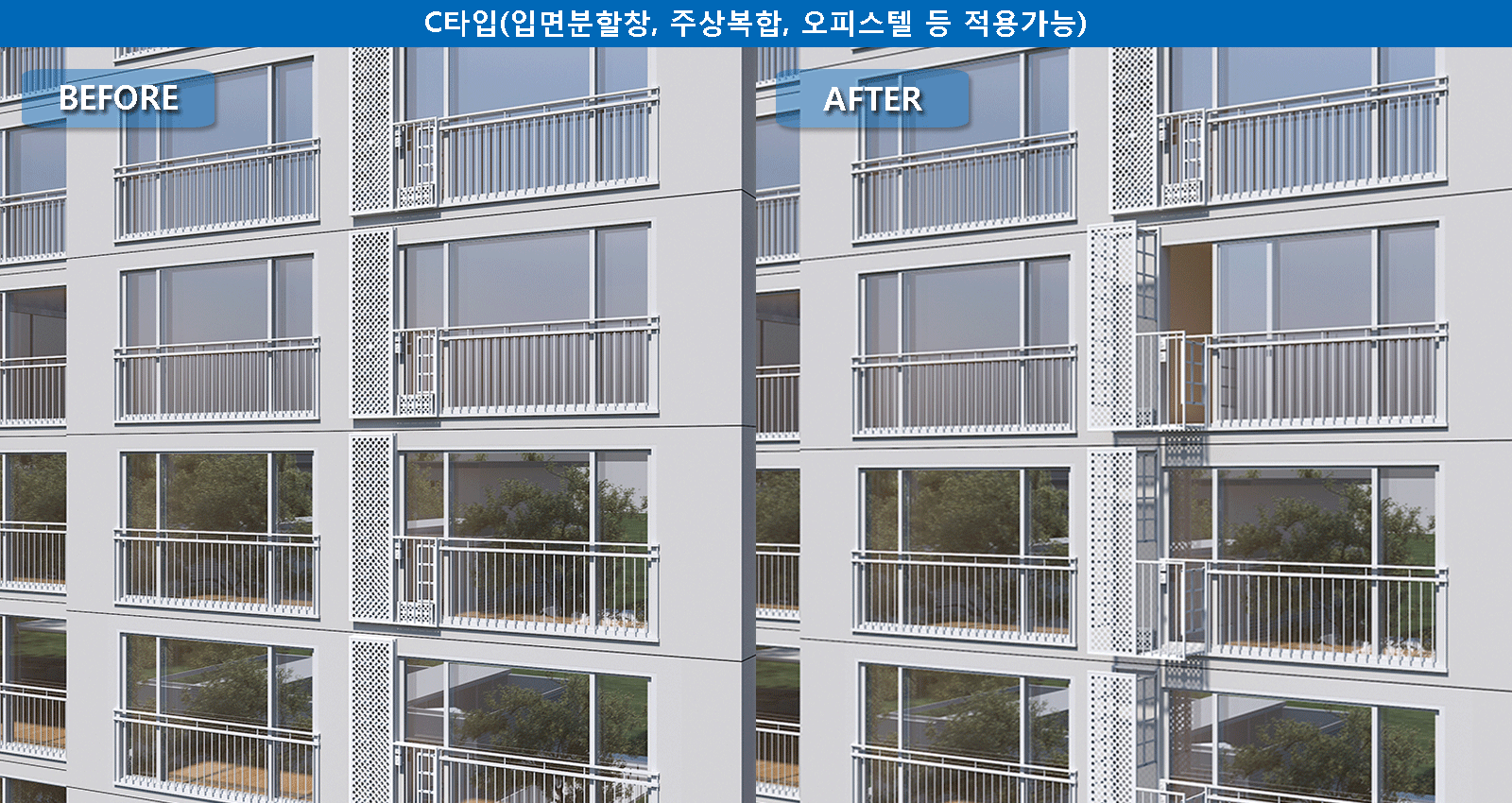

- - 기본형 + 탈출박스 결합타입
- - 피난사다리는 건물 벽체, 탈출박스는 난간대 부분에 위치
- - 피난사다리는 건물 벽체 컬러, 탈출박스는 난간대 컬러와 동일하게 도장
- - 내부에서는 난간대 형상만 보이게 되어 입주민 외부시야 최대 보장
- - 설치시 대피공간, 갑종방화문, 내화벽체, 완강기 설치 모두 면제
